Feste Kartonagen / JETDIELINE

Schubladenschachtel – Hülse (Graupappe)

Hülse aus Graupappe: Streifen mit drei V-Nuten, an beiden Enden offen, Stoß an der unteren Vorderkante.

GeschenkeKosmetikSüßwarenElektronik
Schubladenschachtel – Hülse (Graupappe)
SchnittFalz
Konturvorschau des dokumentierten Beispiels. Die passenden Maße und das Produktionsmaterial legst du in JetDieline fest.
Schubladenschachtel – Hülse (Graupappe)

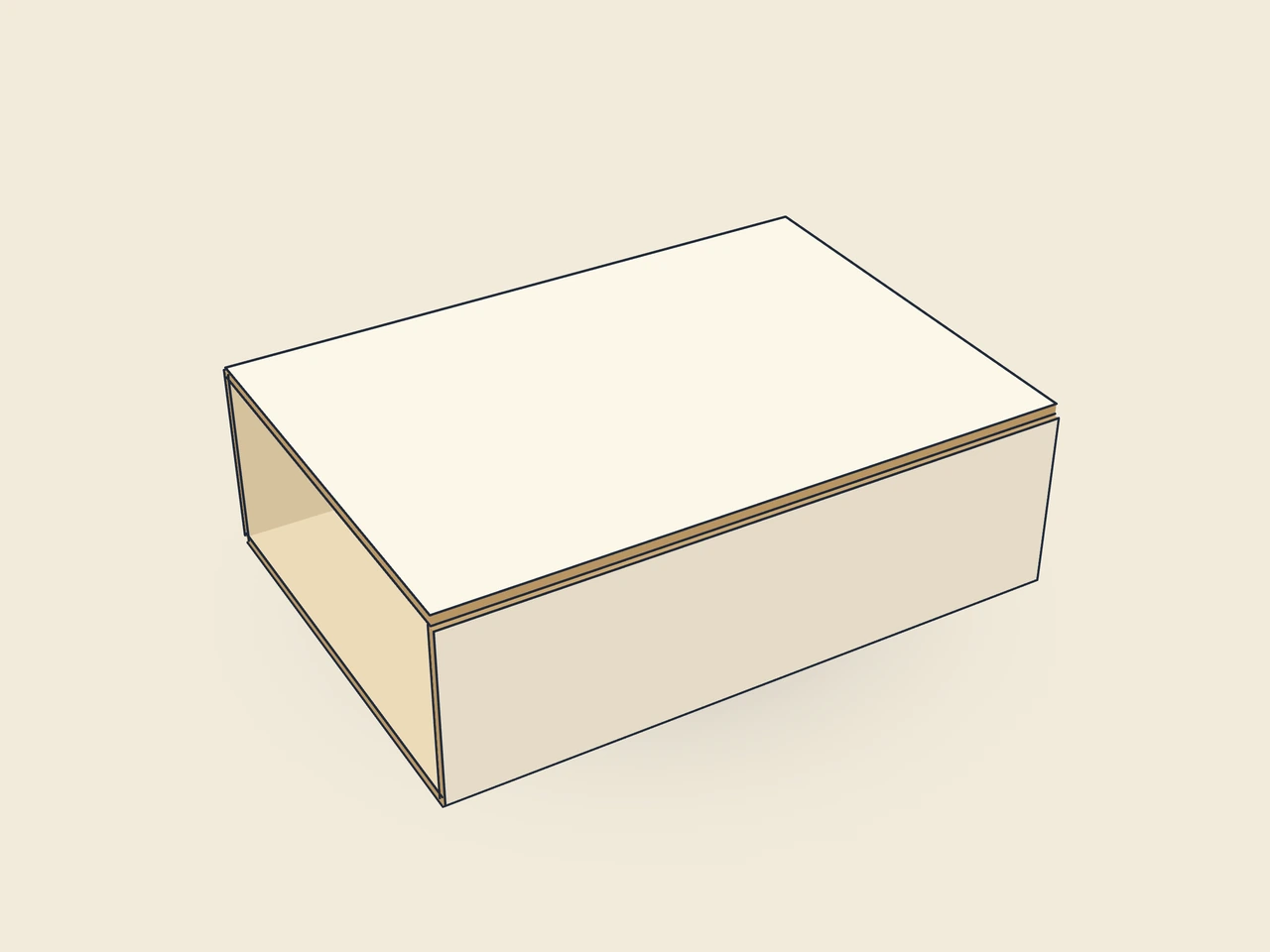

Interaktive 3D-Faltansicht

03 / SCHACHTEL

Vereinfachtes Anzeigemodell ohne Materialdicke, nicht maßstäblich.

Vorlagen-ID
rigid.drawer.sleeve
Komponente
Feste Kartonagen
Aktuelle Vorlagenversion
V1
Version der Konturvorschau
V1

Diese Vorlage ist eine Komponente einer mehrteiligen Verpackung. Stimme ihre Maße mit den zugehörigen Teilen ab; Deckel, Boden, Bezug und Futter erfüllen unterschiedliche Aufgaben.

01

So wird sie zusammengebaut

Vorderseite, Rückseite und Unterseite an den Nuten falten, bis die Unterseite an die Vorderseite stößt. Stoß mit Klebeband schließen, danach beziehen.

02

Material und Laufrichtung

Laufrichtung von Graupappe und Bezugspapier parallel zur x-Achse des Zuschnitts: Die langen Nuten brechen sauber, und Pappe und Papier verziehen sich beim Kaschieren nicht gegeneinander (prüfen mit Kartonagenhersteller).

Teste Passung, Faltung und Verschluss an einem Muster aus dem vorgesehenen Material. Materialdicke, Laufrichtung und Verarbeitung stimmst du mit deiner Druckerei ab.

Vergleiche das Öffnen und die Präsentation: Kissenform, Banderole, Schublade oder Stülpdeckel. Plane die Passung von Inhalt und Einlage sowie genügend Spiel zwischen den beweglichen Teilen.

Maße des gezeigten Beispiels

153 × 104.6 × 43.1 mm
15.3 × 10.46 × 4.31 cm6.02 × 4.12 × 1.7 in / ″
Länge: 153 mmBreite: 104.6 mmHöhe: 43.1 mm

Innenmaß

Diese Maße gehören zur Vorschau, nicht zu einer festen Verpackungsgröße. Die App berechnet den Zuschnitt für deine eigenen Maße neu.

Worauf du bei dieser Konstruktion achtest

Stoßfuge

Die zwischen die Längswände gesetzten Wände sind je Stoß um diesen Wert kürzer, damit sie sich beim Aufrichten nicht verklemmen.

Häufige Fragen

Welche Maße beschreibt die Hülsentabelle?

Die Hülse verwendet 153 mm Länge sowie 104,6 mm Innenbreite und 43,1 mm Innenhöhe als Startwerte. Diese Maße sind aus der Graupappenlade, dem Startspiel und dem Papier abgeleitet. Sie sind keine zusätzlichen Produktmaße. Beim Ändern des Ladeinnenraums müssen Hülse und beide Bezüge gemeinsam neu berechnet werden.

Warum sitzt das Griffband in zwei Zuschnitten?

Das Langloch liegt in der rechten Stirnwand der Graupappenlade. Der Ladebezug erhält bei aktiviertem Griffband ein passendes Langloch über dieser Öffnung. Beide Teile müssen dieselbe Einstellung und Griffbandbreite verwenden. Die Startvorschau zeigt das Griffband ausgeschaltet; für die tatsächliche Bandmontage brauchst du eine neu berechnete Variante und ein Montageprüfmuster.

Wie breit darf das Griffband werden?

Der Parameter ribbonWidth erlaubt 6 bis 25 mm und startet bei 10 mm. Zusätzlich muss das Langloch mit seinen Stegen in die Stirnwand passen. Die Kontur ist 2 mm länger als die Bandbreite und 3 mm breit; je Seite bleiben mindestens 5 mm Steg. Der geometrische Grenzwert kann enger als der Parameterbereich sein.
