Deli in vložki iz valovite lepenke / JETDIELINE

Zložljiva transportna škatla z avtomatskim dnom

Škatla iz valovitega kartona se v tovarni predhodno zlepi in dobavi plosko zložena. Ob postavitvi se avtomatsko dno zapre; zgoraj ima lahko stične zavihke, popolnoma prekrivajoče se zavihke ali odprt rob.

PošiljanjeMaloprodajaŽivila
Zložljiva transportna škatla z avtomatskim dnom
RezPregib
Predogled izsekovalnega načrta dokumentiranega primera. Mere in proizvodni material nastavite v aplikaciji JetDieline.
Zložljiva transportna škatla z avtomatskim dnom

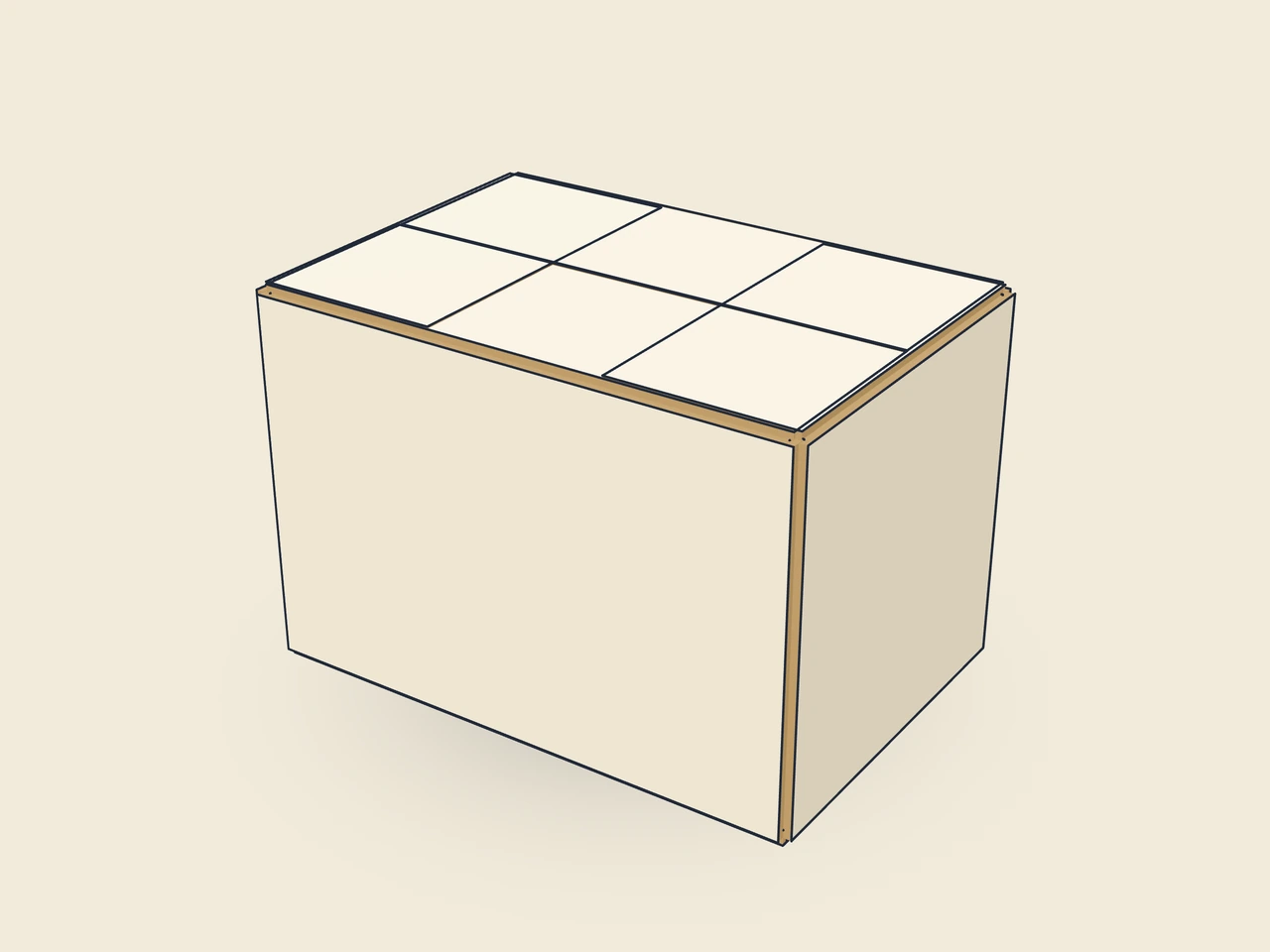

Interaktivni 3D-prikaz zlaganja

03 / ŠKATLA

Poenostavljen prikazni model brez debeline materiala, ni v merilu.

ID predloge
corrugated.autobottom
Konstrukcija
Deli in vložki iz valovite lepenke
Trenutna različica predloge
V1
Različica predogleda izsekovalnega načrta
V1
01

Kako je oblika zgrajena

Krilca dna z diagonalnimi žlebovi in lepilnimi zavihki tvorijo avtomatsko dno. V tovarni zavihke prepognejo nazaj in jih skupaj s stranskim spojem zlepijo na plosko zloženem cevastem telesu. wingOverlap določa prekrivanje, lockStyle način zaklepanja. Uporabnik postavi telo, dokler se dno ne zaklene.

Kako se sestavi

V tovarni: zavihke krilc dna na diagonalah prepogni nazaj, nanesi lepilo, ovoj plosko zloži in zlepi lepilni zavihek ter zavihke. Pri stranki: postavi ovoj, da se dno zaskoči, napolni ter zapri zavihke pokrova in zalepi s trakom.

02

Material in smer vlaken

Smer vlaken vzporedna z višino (preveriti)

Preverite prileganje, prepogibanje in zapiranje na vzorcu iz predvidenega materiala. S tiskarno se dogovorite o debelini materiala, smeri vlaken in obdelavi.

Mere prikazanega primera

300 × 200 × 200 mm
30 × 20 × 20 cm11.81 × 7.87 × 7.87 in / ″
Dolžina: 300 mmŠirina: 200 mmVišina: 200 mm

Notranja mera

Te mere opisujejo predogled, ne stalne velikosti embalaže. Aplikacija ponovno izračuna izsekovalni načrt po vaših merah.

Kaj upoštevati pri tej konstrukciji

Lepilni zavihek

Širina lepilnega zavihka, s katerim se izrez zlepi v cev. Material zahteva najmanjšo širino.

Kot lepilnega zavihka

Poševnina na koncih lepilnega zavihka; olajša prepogibanje in postavljanje.

Reža med zavihki

Reža med sosednjimi zavihki oziroma stenami; najmanj približno debelina materiala.

Pokrov

Zapiranje zgornje strani: zavihki kot pri zložljivi škatli, popolnoma prekrivajoči se zunanji zavihki ali odprto.

Prekrivanje zavihkov dna

Prekrivanje pregibnih zavihkov v zaprtem avtomatskem dnu.

Pogosta vprašanja

Kaj mora biti zlepljeno pred postavitvijo?

V tovarni zavihke krilc dna na diagonalnih žlebovih prepognejo nazaj in nanje nanesejo lepilo. Cevasto telo plosko zložijo; zlepijo stranski lepilni zavihek in zavihke dna. Šele tako pripravljeno stanje omogoča predvideno postavitev. Sam Dieline še ne daje delujočega avtomatskega dna.

Kako se avtomatsko dno razlikuje od vtičnega dna?

Vtično dno se ob postavitvi zapre v zaporedju stranskih zavihkov, jezika in zatiča. Avtomatsko dno je predhodno zlepljeno in se zapre ob postavitvi cevastega telesa. Zato potrebuje drugačna krilca dna, diagonalne žlebove in lepilna polja. Uporabi ustrezen ID, namesto da zamenjaš zapiranje že izdelane konture.

Zakaj se preverja plosko zloženo cevasto telo?

Predhodno zlepljena škatla se dobavi plosko zložena. Krilca dna se morajo v tem stanju prilegati, ne da pritiskajo drugo ob drugo. wingOverlap.fitsFlatTube preverja to dodatno geometrijo. Dno se lahko v postavljenem stanju zdi ustrezno, vendar ovira plosko zlaganje. Na zlepljenem vzorcu preveri obe stanji.
